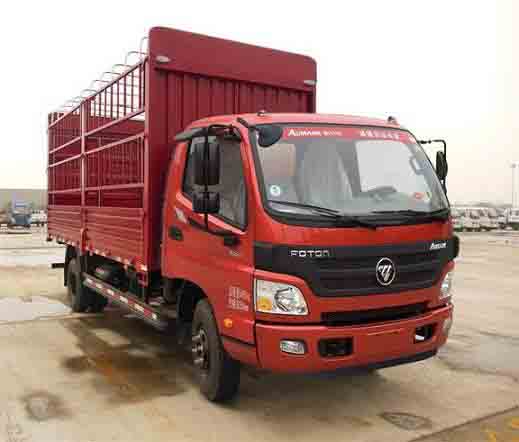

福田汽车 欧马可3 156马力 仓栅式 单排 载货车(BJ5149CCY-A1)
指导价：暂无
基本信息
整车公告：
BJ5149CCY-A1
品牌：
福田汽车
车系：
欧马可
用途：
载货车
车辆类型：
整车
驱动方式：
4x2
最高车速：
99km/h
货箱形式：
仓栅式
吨位级别：
大轻卡
整车参考价：
-
生产厂家：
福田汽车
产地：
北京
售停状态：
-
备注：
选装导流罩,选装大轮罩,选装单排带卧铺
整车信息
额定质量：
9455kg
整备质量：
4400kg
总质量：
14050kg
整车长度：
7135mm
整车宽度：
2270mm
整车高度：
3630mm
货箱长度：
5200mm
货箱宽度：
2050mm
货箱高度：
550mm
前轮距：
1740mm
后轮距：
1680mm
前悬：
1185mm
后悬：
2085mm
接近角：
22°
离去角：
14°
轴距：
3800mm
驾驶室
驾驶室类型：
平顶
座位排数：
单排
准乘人数：
3人
发动机
发动机型号：
康明斯ISF3.8s5154
发动机形式：
直列四缸、水冷、四冲程、增压中冷、博世高压共轨、高压直喷式、SCR
最大功率：
115Kw
最大功率转速：
2600rpm
最大扭矩：
500N.m
最大扭矩转速：
1200-1900rpm
最大马力：
156马力
排量：
3760mL
燃油种类：
柴油
排放标准：
国五/欧五
变速箱
变速箱型号：
WLY6TS55
换挡方式：
手动
前进档位数：
6个
倒档档位数：
1个
底盘
底盘型号：
BJ1149VKJED-A1
车架断面：
-
板簧片数：
9/11+7,9/10+10,8/10+10
离合器：
-
前桥描述：
承载重量4860kg
后桥描述：
承载重量9190kg
后桥速比：
4.333
油箱容量：
-
轮胎
轮胎数量：
6个
轮胎规格：
8.25R20 16PR
其它信息
信息提供：
北汽福田汽车股份有限公司
